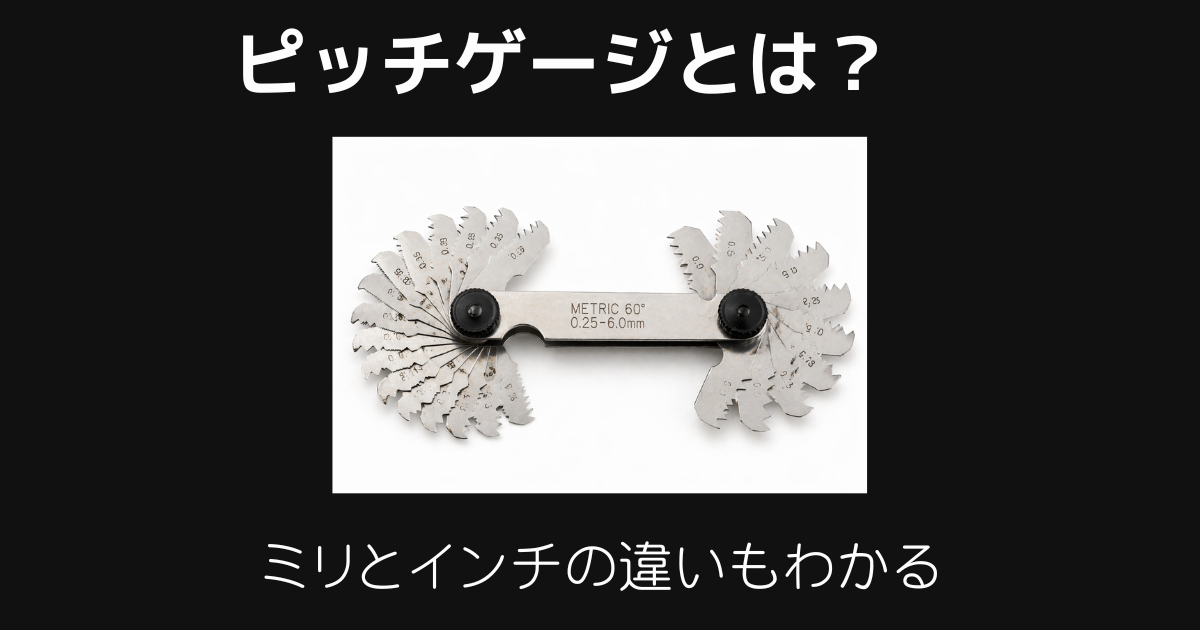

ピッチゲージの意味と読み方
ピッチゲージは、そのまま「ピッチゲージ」と読みます。
ねじ山に当てて、ねじのピッチや山の間隔を確認するための工具です。
現場では、見た目が似ているねじでも、実際にはピッチが違うことがあります。そんなときにピッチゲージを使うと、どの規格に近いかを手早く確認しやすくなります。特に寸法が不明なねじを調べる場面で役立つ工具です。
何を測る工具なのか
ピッチゲージが測るのは、ねじの外径そのものではなく、ねじ山とねじ山の間隔です。
ミリねじでは山から山までの距離を表し、インチねじでは1インチの中に何山あるかで表すものが一般的です。モノタロウやミスミの技術情報でも、この違いが説明されています。
つまり、同じような太さのねじでも、ピッチが違えば別物として扱う必要があります。見た目だけで判断すると合わないことがあるので、ねじ山の細かさを確かめるためにピッチゲージが使われます。
ピッチゲージの使い方
使い方は比較的シンプルです。
ゲージのリーフを1枚ずつ開き、測りたいねじ山に当てて、ぴったり噛み合う形を探します。
ぴったり合ったリーフに刻印されている数字が、そのねじのピッチの目安になります。
ミリ用とインチ用の違い
ピッチゲージには、ミリねじ用とインチねじ用があります。
一般ねじでは、ミリ、ウィット、ユニファイなどの規格に応じたゲージを使うとされていて、実際の製品でもミリ用とインチ用が分かれて販売されています。
この違いを知らずに使うと、なんとなく近そうでも正しく読めないことがあります。現場で「合うねじがわからない」と感じたときは、まずミリかインチかを意識すると整理しやすいです。
どんな場面で使うのか
ピッチゲージは、ボルトやナットの確認、タップやねじ部品の選定、交換部品の見極めなどで使われます。
DIYでも、手元にあるねじの規格がわからないときに便利です。特に古い設備の補修や、現物合わせで部材を探す場面では、あると助かる工具のひとつです。これは上記の用途説明から自然に言える使い方です。
選ぶときのポイント
選ぶときは、ミリ用かインチ用か、そしてどの範囲まで測れるかを確認しておくと安心です。実際の商品でも、たとえばミリねじ用は0.25〜6.0mm、インチねじ用は山数表示で分かれているものがあります。
また、用途によっては一般ねじ用だけでなく、特殊なねじや別用途向けのゲージもあります。まずは通常のねじ確認なら、一般的なスクリューピッチゲージを選ぶとわかりやすいです。
まとめ
ピッチゲージは、ねじ山の間隔を調べるための工具です。
ねじ山に当ててぴったり合うリーフを探し、刻印された数値からピッチを確認します。ミリ用とインチ用があるので、使うねじの規格に合わせることが大切です。
現場でピッチゲージと言われたら、まずは「ねじ山を見分けるための道具」と考えるとわかりやすいです。太さだけでは判断しにくいねじの違いを確かめる、地味ですがかなり実用的な工具です。
