外寸法とは、建物・部材・家具などの
外側から外側までを測った寸法のことを言います。
内装・建築の現場では
- 建物全体の大きさ
- 搬入できるかどうか
- 他の部材との干渉
を判断するために使われる、基準となる寸法です。

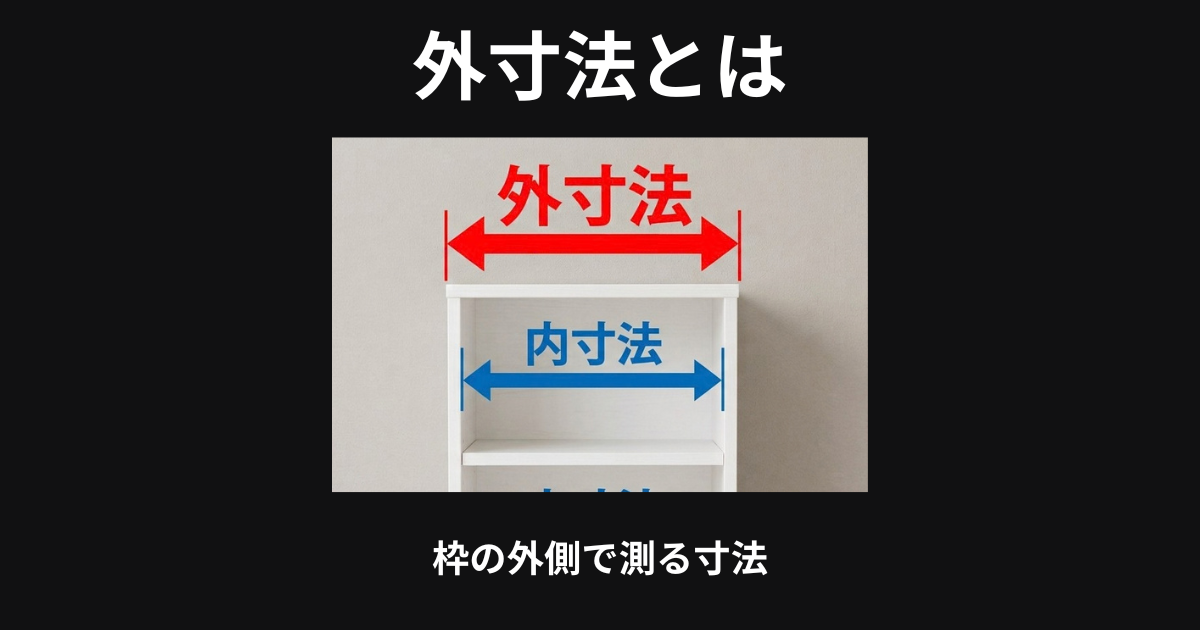

外寸法と内寸法の違い
基本的には読んで字のごとく
- 外寸法：外側〜外側
- 内寸法：内側〜内側
簡単に言うと、外寸法は
「物としてどれくらいの大きさか」
内寸法は
「実際にどれくらい使えるか」
を見るためのものです。
内装工事で外寸法が使われる場面
① 搬入・取り回しの確認
- 玄関
- 廊下
- エレベーター
- 階段
これらの内寸法に搬入しようとするものの外寸法が入るかどうかなどを確認します。
② 既製品・設備のサイズ確認
- 収納家具
- キッチン機器
- 洗面台
- 家電
メーカー表記の寸法は
ほぼ外寸法です。
設置スペースの内寸法と
必ず照らし合わせる必要があります。
③ 建物全体の寸法把握
設計図では
- 建物外形
- 壁芯〜外壁
- 敷地境界との関係
などは外寸法基準で書かれることが多いと思います。
外寸法でよくある勘違い
⚠ 外寸＝設置できる寸法ではない
外寸法ぴったりだと
- 壁に当たる
- 巾木に干渉
- 換気口が隠れる
など、設置できないケースがあるので注意が必要です。
⚠ 図面寸法と現物寸法が違う
既製品は
- 製品誤差
- 突起物（取手・金具）
で、実寸が図面と若干違うことがあります。
重要な場合は
実物寸法を確認。
外寸法と芯々寸法の関係
設計図では
芯々寸法が基準になっていることも多いので注意が必要です。
- 芯々寸法：壁の中心〜中心
- 外寸法：外側〜外側
芯々だけ見ていると
外寸法は把握できません。
👉
外壁厚・仕上げ厚を加味して
外寸を読み取る必要があります。
現場目線のポイント
どちらか一方だけ見てはいけません。
まとめ
- 外寸法は外側〜外側の寸法
- 搬入・設置・干渉確認に不可欠
- メーカー寸法は外寸が基本
- 内寸法と必ずセットで確認する
